LTCC滤波器的定义：

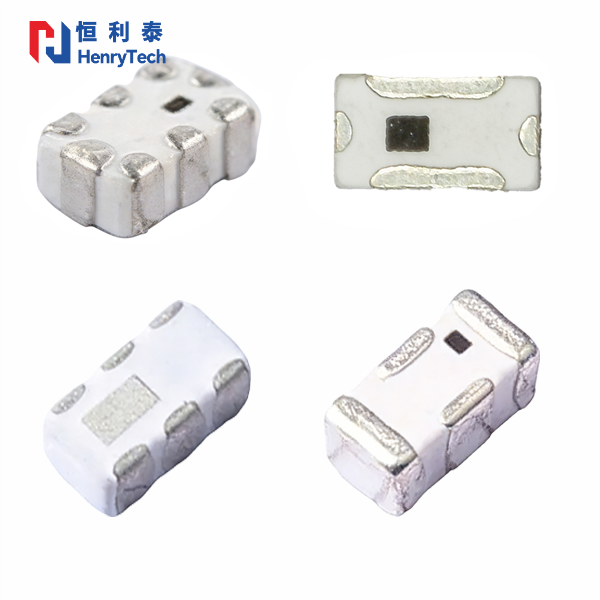

低温共烧陶瓷光听名字很复杂，把它理解成把一堆微小的电感和电容用陶瓷材料一层层压在一起，烧成一个整体，体积能压缩到2.0×1.25mm这种尺寸，贴片机直接吸上去就能焊。

它的好处是寄生参数小。分立器件搭出来的滤波器，高频时候走线之间的串扰就能把你搞疯。LTCC把这些互连做到陶瓷体内部，路径短，分布参数可控，到6GHz以上还能保持比较干净的带外抑制。另外温度稳定性确实不错，负40度到正85度跑下来频率漂移很小，这点陶瓷材料天生占优势。

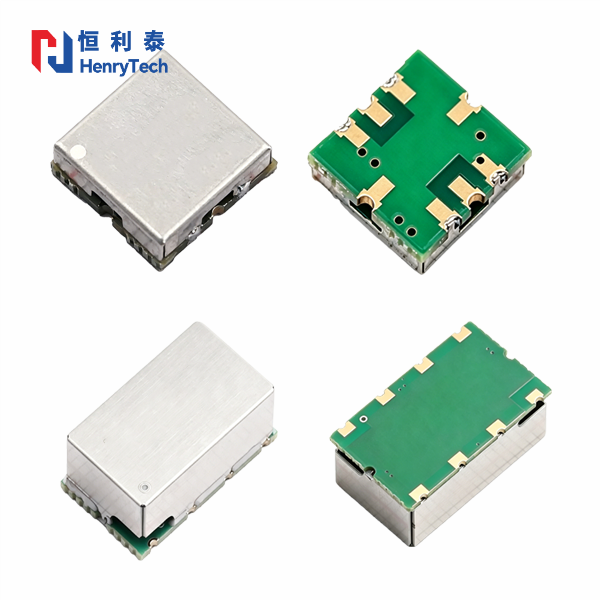

LC滤波器比较传统，电感电容分立器件搭的，成本低，功率容量大，但一致性不如LTCC，通常小批量、对成本敏感的产品用LC多一些，大批量或者高频段就用LTCC。

典型应用领域：

现在5G小基站和室内分布系统用的最多，n78频段那块的带通滤波器，国产LTCC做到带外抑制40dB以上、插损1dB以内的已经有好几家了。WiFi6E和WiFi7的射频前端也用，2.4G和5G频段隔离需求高，LTCC的双工器正好能顶上。

车载这块用量也在涨，毫米波雷达的发射链路上需要滤除谐波，LTCC低通滤波器插损能做到零点几个dB，功率承受能力也够。还有就是一些手持终端、对讲机、无人机图传模块，对体积敏感的都用得上。

LC滤波器主要是电源滤波和低频信号链上，比如基站电源的EMI滤波，还有中频链路上的抗混叠滤波。成本低、设计灵活，有些场景LTCC反而大材小用了。

选型注意事项：

如果你在评估国产替代，不要只看规格书，直接要样品自己测，建议S参数、高低温、批量一致性这三项都测试。

还有个小技巧，LTCC滤波器焊盘设计要严格按规格书来，回流焊曲线也要控制，陶瓷件对温度梯度敏感，焊接不好应力大了，插损会肉眼可见的变差。很多朋友在项目中就吃了亏，以为是器件不行，后来发现是炉温曲线没调对。

国产爆款滤波器：

成都恒利泰HT-LFCN-80+替代LFCN-80+LTCC低通滤波器，SMD-4Pin，3.2mm*1.6mm(1206 inch)，通带：DC-80MHz，阻抗50Ω

成都恒利泰HT-LFCN-95+替代LFCN-95+LTCC低通滤波器，SMD-4Pin，3.2mm*1.6mm(1206 inch)，通带：DC-95MHz，阻抗50Ω

成都恒利泰HT-HFCN-2100+替代HFCN-2100+LTCC高通滤波器，SMD-4Pin，3.2mm*1.6mm(1206 inch)，通带：2200MHz-6000MHz，阻抗50Ω

成都恒利泰HT-LFCN-3000+替代LFCN-3000+LTCC低通滤波器，SMD-4Pin，3.2mm*1.6mm(1206 inch)，通带：DC-3000MHz，阻抗50Ω

成都恒利泰HT-HFCN-1200+替代HFCN-1200+LTCC高通滤波器，SMD-4Pin，3.2mm*1.6mm(1206 inch)，通带：1220MHz-4600MHz，阻抗50Ω
